手搖螺桿啟閉機直銷

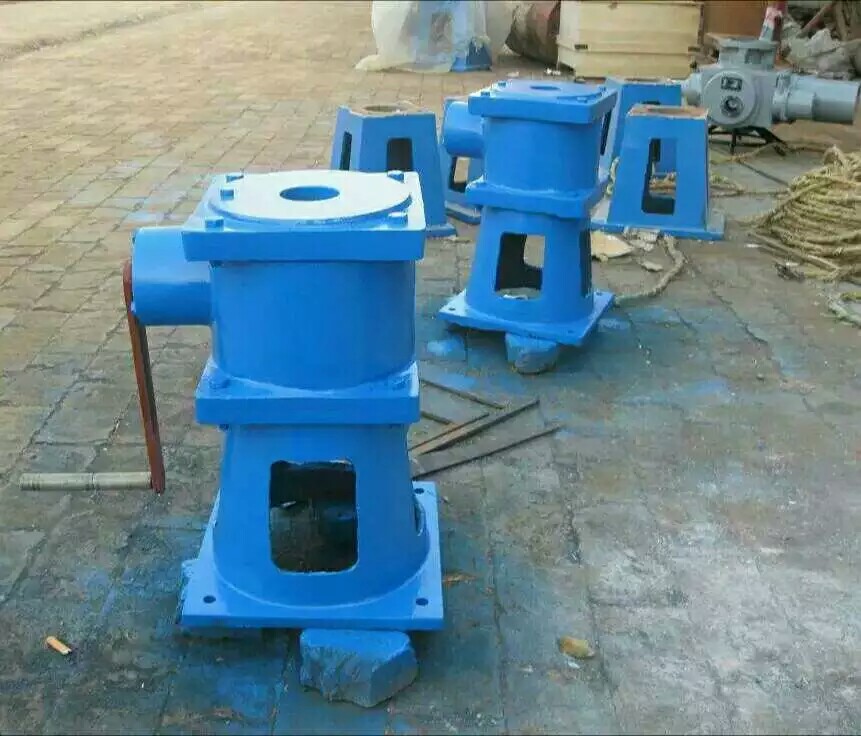

 手搖式啟閉機，也叫手動螺桿啟閉機;是一種通過人力操作平面閘門的設備，具有搖動輕巧，啟閉靈活，轉向變速快，手搖啟動等優良特點。手搖式啟閉機是手動螺桿啟閉機的一種,它也是采用人力操作的平面閘門啟閉機械,并且安裝有自鎖功能,閘門可停留在任何位置,配有防盜嘴及專用工具,它有防盜水功能,機頭和底座可單獨供貨。此種啟閉機把手可自由裝卸，手搖壓力小于15kg，其性能可靠，為中小噸位閘門理想之啟閉設備。螺桿式啟閉機，在結構設計與使用性能上具有以下特點：



　　

1、可根據用戶需要，配備電動裝置，并配備搖手把，供手動使用。

　　2、本機設計生產執行標準為水利部、能源部SD298-----88《LQ型螺桿式啟閉機技術條件》。各部零件執行標準。

　　3、本機采有蝸輪、變速，螺母或螺桿旋轉，使閘門作上下運動，達到啟閉的作用。

　　4、可根據用戶要求，設磁力鎖裝置，以防他人開啟。

　　5、螺桿長度可按用戶要求生產，雙吊點吊點距按用戶要求設計。

　　我公司螺桿式啟閉機系列采用蝸輪、蝸桿變速，螺母旋轉、使螺桿做上下運動，帶動閘門啟閉。螺桿式啟閉機按吊點數分為單吊點和雙吊點，按驅動方式分為手動、電動和手電兩用三種方式。其規格型號有：手扳式、封閉代鎖式、側搖式、手搖式、全封閉式、直聯式、手電兩用式、本產品都備有專用扳手，可起到防盜水作用。電動啟閉機可增設形成限位裝置，做極限運行保護。

　　手搖螺桿式啟閉機屬于固定式啟閉機，它一般適用于中小型水利工程中。其結構簡單，安裝養護方便，廣泛應用于農田灌溉的取水口、小型水電站的檢修門、船閘的輸水門及中小型閘壩、涵洞等水利工程領域中。

　　手搖螺桿啟閉機用途：

　　手搖螺桿式啟閉機是一種水利工程專用機械，廣泛用于水利工程閘門的啟閉，是農田灌溉經濟開發區、污水處理廠、水利發電站、水庫(水閘、堤壩、隧道、管道)等進水、退水閘的配套機械，山區、平原有、無電地區均可使用，還可生產雙吊點螺桿式啟閉機。

　　手搖螺桿式啟閉機的安裝步驟：

　　1、在安裝螺桿啟閉機時一定要保持底座基礎布置平面水平180°;啟閉機底座與基礎布置平面的接觸面積要達到90

　　以上;螺桿軸線要垂直閘臺上衡量的水平面;要與閘板吊耳孔穩和垂直，避免螺桿傾斜，造成局部受力而損壞機件。

　　2、將手動螺桿啟閉機置于安裝位置。把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入機器中，當螺桿從機器的上方露出后，再套上限位盤。螺桿的下方與閘門連接。

　　3、對于安裝啟閉機的基礎必須穩固安全。機座和基礎構件的混凝土，按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支撐，更不得進行試調和試運轉。

　　4、在安裝時根據閘門起吊中心線，找正中心使縱橫向中心線偏差不超過正負3mm,高程偏差不超過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。

　　5、 對于產品的電氣設備的安裝，一定符合圖紙及說明書的規定，全部電氣設備均可靠的接地。

　　6、 在產品安裝完畢，要對機器進行清理，補修已損壞的保護油漆，灌注潤滑脂。

　　選購須知：

　　1、螺桿總長、螺紋長度、吊點中心距(雙吊點式)

　　2、加長螺桿部份以及有無分段要求等。

　　3、特殊電氣控制要求

　　4、是否需增設螺桿保護裝置，若有，提供相關圖紙或位置分部圖。

　　5、其它特殊要求。

　　6、啟閉機基礎布置圖僅供水工建筑設計時參考，如有特殊要求，本廠可

　　以變更，地腳螺栓隨機供應。
